Co dělá jednošnekový rotor v progresivním dutinovém čerpadle

A jednošroubový rotor je součást spirálového hřídele, která se otáčí uvnitř odpovídajícího statoru, aby pohybovala tekutinou nebo polotuhým materiálem skrz čerpadlo s progresivní dutinou, nebo která tlačí a taví plastový materiál dopředu uvnitř válce extrudéru. Jeho základní funkce je přímočará: jak se rotor otáčí, spirálová drážka vytváří utěsněnou dutinu proti okolní stěně a tato dutina postupuje podél osy a nese s sebou materiál stálým, nízkopulzujícím průtokem. Toto je přímá odpověď na to, co díl dělá, a vše níže vysvětluje, jak funguje, proč se opotřebovává a jak jej správně vybrat a udržovat.

V čerpacích aplikacích rotor pracuje společně s a stator pro progresivní dutinová čerpadla elastomerem lemovaná manžeta, která poskytuje těsnicí povrch. V aplikacích vytlačování pracuje stejná spirálová geometrie proti kovové stěně válce namísto pryžového statoru. Oba systémy spoléhají na stejný základní princip: rotační spirálová geometrie přeměňující rotační energii na stabilní axiální posun materiálu.

Přehled produktu a konstrukční návrh

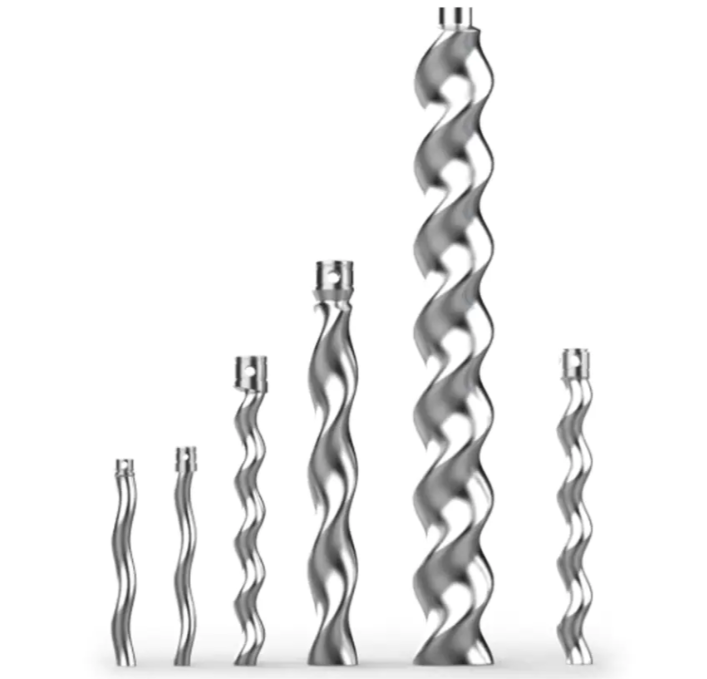

Níže uvedená fotografie ukazuje sadu jednošnekových rotorů různých délek a profilů stoupání, které ilustrují, jak je stejný základní spirálový design přizpůsoben pro různé průtokové kapacity a aplikační velikosti, od kompaktních dávkovacích jednotek až po delší rotory používané pro přenosy vyšších objemů.

Každý rotor je definován malým počtem geometrických parametrů, které určují jeho výkon: vnější průměr spirály, stoupání (axiální délka jedné plné spirálové otáčky), excentricita (posun mezi středovou osou rotoru a geometrickou středovou osou) a hloubka drážky. Níže uvedený izometrický diagram označuje tyto parametry na zjednodušeném modelu rotoru, aby se usnadnilo sledování terminologie při čtení technického výkresu nebo katalogu náhradních dílů.

Porozumění těmto parametrům je důležité, protože změna kteréhokoli z nich posouvá charakteristiky proudění rotoru, jeho profil smyku a vzor opotřebení. Kratší rozteč s menší hloubkou drážky obvykle vyhovuje požadavkům na vyšší tlak a nižší průtok, zatímco delší rozteč s hlubší drážkou upřednostňuje šetrnější manipulaci s materiály citlivými na smyk, jako jsou potravinářské produkty. Toto je důvod příznaky jednošroubového rotoru Předčasné opotřebení je často způsobeno nesouladem mezi původní geometrií a změněným provozním stavem, spíše než vadou v samotném dílu.

Jak se během provozu vyvíjí opotřebení rotoru

Uvnitř plastového extrudéru tlačí jednošnekový rotor surový materiál dopředu a generuje teplo prostřednictvím tření, když materiál prochází mezerou mezi spirálovou drážkou a vnitřní stěnou válce. Jak se šnek otáčí, působí smykovou silou a tlakem na materiál, postupně jej změkčuje a rovnoměrně promíchává, než je přitlačen k matrici a vytlačen do hotového tvaru. Rychlost šneku, teplota válce a tlak v systému přímo ovlivňují, jak efektivně tento proces probíhá, a stejně tak ovlivňují, jak rychle se opotřebovává povrch rotoru.

V pracovním prostředí s vysokou teplotou pochází opotřebení rotoru obecně ze čtyř překrývajících se zdrojů. Za prvé, zvýšená teplota změkčuje samotný materiál rotoru, zesiluje tření o stěnu hlavně a způsobuje tepelné opotřebení. Za druhé, relativní pohyb mezi rotorem a válcem, materiálem a dalšími kontaktními plochami během rotace způsobuje běžné mechanické opotřebení v průběhu času. Za třetí, nečistoty, jako jsou přísady nebo zbytková vlhkost ve zpracovávaném materiálu, mohou korodovat povrch rotoru a urychlit degradaci. Za čtvrté, vlastní geometrie rotoru, výběr materiálu a výrobní přesnost ovlivňují, jak odolný je vůči všemu výše uvedenému od samého počátku.

Vodorovný sloupcový graf níže představuje obecné ilustrativní srovnání toho, jak silně každý z těchto čtyř faktorů typicky přispívá k celkovému opotřebení rotoru při trvalém vysokoteplotním provozu. Je zamýšlen spíše jako koncepční vodítko než naměřená statistika z jakékoli jednotlivé instalace, protože skutečné proporce opotřebení se liší podle materiálu, rychlosti a historie údržby. I tak je relativní uspořádání v souladu s běžnými zkušenostmi z praxe: tepelné a mechanické opotřebení má tendenci dominovat, zatímco korozní a konstrukční faktory působí spíše jako přispívající než primární příčiny. Rozpoznání toho, který faktor je v daném systému nejaktivnější, pomáhá určit, zda je prioritou vylepšení povlaku, zlepšení chlazení nebo revize geometrie.

Výběr materiálu a povlaky odolné proti opotřebení

Řízení opotřebení na jediném šroubovém rotoru začíná výběrem materiálu. Standardním výchozím bodem pro rotory, u kterých se očekává nepřetržitý provoz v náročných podmínkách, jsou legované oceli nebo speciální slitiny odolné vysokým teplotám, opotřebení a korozi. Kromě sypkého materiálu hraje povrchová úprava neméně důležitou roli v prodloužení životnosti.

Povrchové nátěry

Aplikace povlaků odolných proti opotřebení, jako je karbid wolframu nebo nitrid křemíku, na povrch rotoru zvyšuje tvrdost povrchu a zlepšuje odolnost proti mechanickému i tepelnému opotřebení, což je zvláště cenné u vytlačovacích linek s nepřetržitým provozem.

Optimalizace geometrie

Optimalizace geometrických parametrů, jako je úhel stoupání šroubovice, stoupání a hloubka drážky, snižuje dobu, po kterou materiál sedí v kontaktu s povrchem rotoru, a snižuje smykovou sílu v každém jednotlivém bodě, což zase snižuje lokalizovanou koncentraci opotřebení.

Vylepšení chladicího systému

Posílení chladicího systému pomáhá zajistit účinné chlazení rotoru a hlavně během vysokoteplotního provozu, udržování pracovní teploty ve stabilním rozsahu a dlouhodobé snížení tepelného opotřebení.

Níže uvedená radarová tabulka porovnává čtyři přístupy k návrhu rotoru v pěti výkonnostních dimenzích v relativním měřítku a nabízí koncepční rámec pro hodnocení příslušenství šroubového čerpadla a možnosti upgradu rotoru spíše než zprávu o každém jednotlivém testovaném produktu. Ukazuje, že potažený rotor s optimalizovanou geometrií obecně dosahuje vyšší odolnosti proti opotřebení a životnosti, zatímco standardní nepotažený rotor zůstává rozumnou volbou pro lehčí nebo občasné aplikace. Čtení napříč pěti osami dohromady, spíše než jakýkoli jednotlivý bod v izolaci, poskytuje nejjasnější obrázek o tom, kde daný design vyměňuje jednu výhodu za druhou. Tento druh srovnání je nejužitečnější na začátku procesu specifikace, před dokončením párování rotoru a statoru pro konkrétní provoz.

Průmyslové aplikace jednošnekových rotorů

Jednošnekové rotory a čerpadla kolem nich se používají v celé řadě průmyslových odvětví, protože základní princip spirálového výtlaku zvládá široké spektrum viskozit a typů materiálů s relativně nízkým smykem ve srovnání s jinými technologiemi čerpadel. A vertikální šroubové čerpadlo konfigurace se často volí tam, kde je omezený prostor na podlaze nebo kde gravitace zjednodušuje plnění, zatímco horizontální konfigurace zůstávají běžné u kontinuálních výrobních linek.

• Ekologické úpravny vody používají systémy šroubových čerpadel pro spolehlivé přemísťování kalu a upravené vody při nízké pulzaci
• A šroubové čerpadlo na odpadní vodu konfigurace zvládne komunální a průmyslové odpadní vody obsahující pevné látky bez nadměrného ucpávání
• A kalové šroubové čerpadlo je běžně specifikován pro přenos odvodněného nebo zahuštěného kalu v čistírnách
• A potravinářské šroubové čerpadlo varianta, vyrobená z potravinářských materiálů a povrchových úprav, jemně přenáší viskózní potravinářské produkty nebo potravinářské produkty obsahující částice
• Procesy v chemickém, papírenském a celulózovém, petrochemickém a energetickém sektoru spoléhají na stejný princip rotoru a statoru pro konzistentní dávkování a přenos

Jako a výrobce šroubových čerpadel dodává obojí kompletní jednošneková čerpadla a individuální náhradní díly pro progresivní dutinová čerpadla přizpůsobení materiálu rotoru a povlaku konkrétnímu průmyslovému odvětví je rutinní součástí procesu specifikace, protože rotor vhodný pro provoz s abrazivním kalem není automaticky tou správnou volbou pro přenos potravin.

Tato ilustrace odráží obecný vzorec, který lze vidět v různých zpracovatelských odvětvích: aplikace zahrnující abrazivní pevné látky, jako je přenos kalu a chemické nebo petrochemické provozy, kladou větší požadavky na odolnost rotoru proti opotřebení než jemnější aplikace, jako je přenos potravinářských produktů nebo manipulace s čistou vodou. To je přesně důvod, proč by výběr materiálu rotoru a povlaku měl být vždy přizpůsoben konkrétnímu účelu, spíše než být považován za univerzální rozhodnutí, a proto konzultace s dodavatelem čerpadla během specifikace mají tendenci předejít pozdějším problémům s předčasným opotřebením.

Provozní postupy, které prodlužují životnost rotoru

Kromě výběru materiálů a povlaků má každodenní provozní disciplína měřitelný vliv na to, jak dlouho vydrží jediný šroubový rotor v provozu. Následující postupy jsou široce uznávány v průmyslu progresivních dutinových čerpadel a vytlačování jako účinné způsoby zpomalení postupu opotřebení.

1. Extrudér nebo čerpadlo provozujte přesně podle jeho předepsaných postupů, vyhněte se přetížení a častým, zbytečným cyklům start-stop
2. Naplánujte si pravidelné kontroly údržby, abyste posoudili opotřebení rotoru a válce nebo statoru a vyměňte silně opotřebené součásti dříve, než ovlivní následnou kvalitu
3. Pravidelně čistěte rotor a jeho kryt, abyste odstranili přichycené nečistoty a zbytky, které by jinak mohly urychlit korozivní opotřebení
4. Aplikujte vhodné mazání na kontaktní plochu mezi rotorem a skříní, abyste snížili opotřebení způsobené třením
5. Udržujte stálou kvalitu surovin, vyhýbejte se surovinám s nadměrnými nečistotami nebo nerovnoměrnou velikostí částic, které zvyšují abrazivní opotřebení
6. Přesně ovládejte systém vytápění a chlazení, abyste se vyhnuli nadměrným teplotním výkyvům, které namáhají materiál rotoru

Níže uvedený spojnicový graf obecně ukazuje, jak důsledné postupy údržby mají tendenci ovlivňovat kumulativní opotřebení rotoru po delší provozní dobu ve srovnání s minimální nebo nepravidelnou údržbou. Je prezentován spíše jako koncepční trend než naměřená data ze specifické jednotky, protože skutečné křivky opotřebení silně závisí na abrazivitě materiálu, regulaci teploty a pracovním cyklu. I tak ale zvětšující se mezera mezi těmito dvěma řadami v průběhu času odráží vzorec běžně uváděný v celém odvětví: rozdíly v opotřebení v rané fázi jsou malé, ale čím déle špatně udržovaný rotor zůstává v nepřetržitém provozu, výrazně se skládají. To je jeden z nejjasnějších argumentů pro začlenění plánu rutinní kontroly do plánu údržby jakéhokoli čerpadla nebo vytlačovacího lisu spíše než reakce až poté, co dojde k poruše. Zařízení, která sledují trendy opotřebení v průběhu času, mají obecně lepší pozici k tomu, aby proaktivně plánovala výměnu rotoru, než aby zažívala neplánované odstávky.

O společnosti Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. se nachází na ulici Xintai č. 36, zóna hospodářského a technologického rozvoje Jingjiang, provincie Jiangsu. Společnost se zabývá výrobou, prodejem a poprodejním servisem jednošnekových čerpadel a náhradních dílů jednošnekových čerpadel s týmem inženýrů, který má zkušenosti s návrhem, výrobou a kontrolou kompletních soustrojí šroubových čerpadel.

Jednošroubová čerpadla Meijia mají kompletní konstrukční řadu, různé možnosti konfigurace a kompletní specifikace vhodné pro aplikace zaměřené na odolnost. Používají se v environmentální úpravě vody, chemickém zpracování, papíru a celulóze, potravinářském a farmaceutickém, petrochemickém a energetickém sektoru. Jako a výrobce šroubových čerpadel , Meijia Pump Industry také dodává univerzální příslušenství kompatibilní se širokou škálou systémů jednošnekových čerpadel, podporované výrobní kapacitou a technickými zkušenostmi, které mají zajistit stabilní výkon jejích produktů.

Středisko poprodejních služeb společnosti udržuje tým techniků, kteří jsou k dispozici pro podporu zákazníků s následnou technickou kontrolou po instalaci. Při dlouhodobém srovnání napříč různými prostředími a pracovními podmínkami uživatelé uvedli, že produkty jednošroubových čerpadel Meijia nadále spolehlivě fungují rok co rok. Jingjiang Meijia Pump Industry vítá návštěvy a technické výměny od partnerů z celého odvětví.

Často kladené otázky

Q1: Co způsobuje předčasné opotřebení rotoru s jedním šroubem?

Předčasné opotřebení je obvykle způsobeno kombinací vysoké provozní teploty, mechanického tření o válec nebo stator, nečistot ve zpracovávaném materiálu a nesouladu geometrie nebo povlaku se specifickým zatížením.

Q2: Jak zjistím, zda je třeba vyměnit rotor s jedním šroubem?

Mezi běžné indikátory patří snížený průtok, zvýšený hluk nebo vibrace během provozu, nekonzistentní údaje o tlaku a viditelné důlky nebo drážky na povrchu během běžné kontroly.

Q3: Lze stejný design rotoru použít pro potravinářské a kanalizační aplikace?

Obecně ne bez úpravy; rotor potravinářského šnekového čerpadla vyžaduje potravinářské materiály a povrchové úpravy, zatímco rotor šnekového čerpadla na odpadní vodu nebo kal je typicky specifikován s různými povlaky a geometrií vhodnou pro abrazivní pevné látky.

Q4: Jak často by se měl kontrolovat rotor s jedním šroubem?

Frekvence kontrol závisí na náročnosti provozu, ale doporučují se rutinní vizuální a rozměrové kontroly během plánovaných intervalů údržby, aby se zachytily trendy opotřebení dříve, než ovlivní kvalitu výstupu.

Q5: Jsou náhradní díly pro jednošroubové čerpadlo zaměnitelné napříč značkami?

Rozměrová kompatibilita se liší podle výrobce, takže náhradní díly pro čerpadla s progresivní dutinou, včetně rotorů a statorů, by měly být přizpůsobeny původní specifikaci čerpadla nebo před objednáním potvrzeny dodavatelem.
